本機適用于做手機等電子類產品的扭力測試。執行標準YD/T1539-2006

一、技術參數
型    號：ZH-LZ
電    源:AC220/50HZ
功    率:400W
重  量約:35Kg
測試工位：1個
旋轉次數：0-35次/分
設定次數：100000次
外形尺寸:L560*H500*W400mm
保護力值:±1000mN*m～±2600mN*m
交流伺服電機:220V/400W
扭矩設置范圍:±500mN*m～±2500mN*m

二、系統結構及原理:

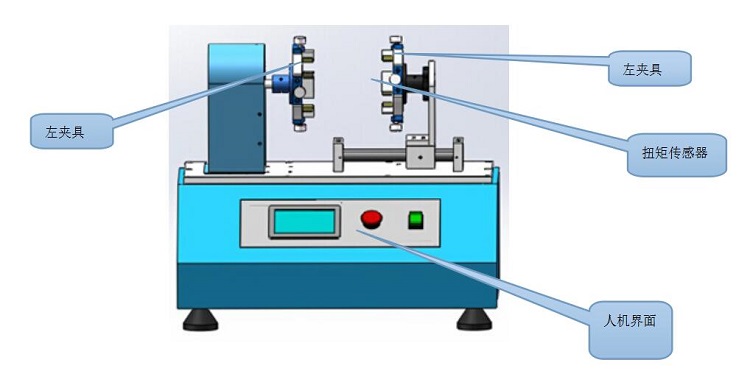

系統結構如圖

動作原理：
系統采用觸摸屏與PLC通訊→控制伺服電機通過減速機提升扭矩→驅動動側夾具旋轉→使測試樣品扭曲變形，
同時，測力傳感器實時監測電壓變化，并反饋給PLC，記錄扭曲過程中力矩的變化，并顯示在觸摸屏上。

三、特點：
節能省電25%左右；
測試條件可在觸摸屏直接設定；
實時顯示角度，正向/反向力值；
可保證測試樣品中心與轉軸中心重合；
傳感器有軟件保護功能，可防止傳感器過載。

四、功能說明
自動功能
次數清零
角度顯示功能，力矩，次數設定功能
傳感器過載保護功能

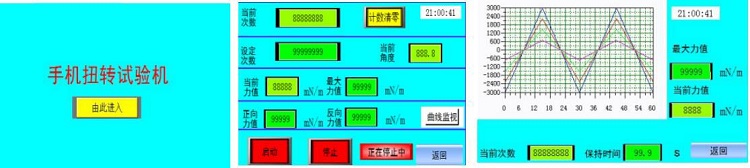

操作界面（如下圖）

五、基本配置:
機臺本體:1臺
人機界面:1套
PLC控制器:1套
伺服控制器和交流伺服電機:1套
扭矩傳感器:1套
夾 具:1套
節能系統:1套
開關電源:1個
電路程序:正航研發
