本機適用于手機等電子類產品作重復擠壓測試，模仿人反復座壓壽命試驗,以一定硬度的硅膠作壓頭,用氣缸進行驅動,調整一定的壓力25kg,測定到達次數后看損壞程度，滿足YD/T1539-2006標準。

一、技術參數
型    號:ZH-RY-B
測試工位:1
測試樣品:5.5寸以內
工作頻率:10-30次/分鐘
壓頭要求:彈性硅膠（邵氏硬度3度）
外形尺寸:L420*H1000*W380mm
重  量約:50kg
電  源:AC220V
電  源:400W

二、系統結構及原理

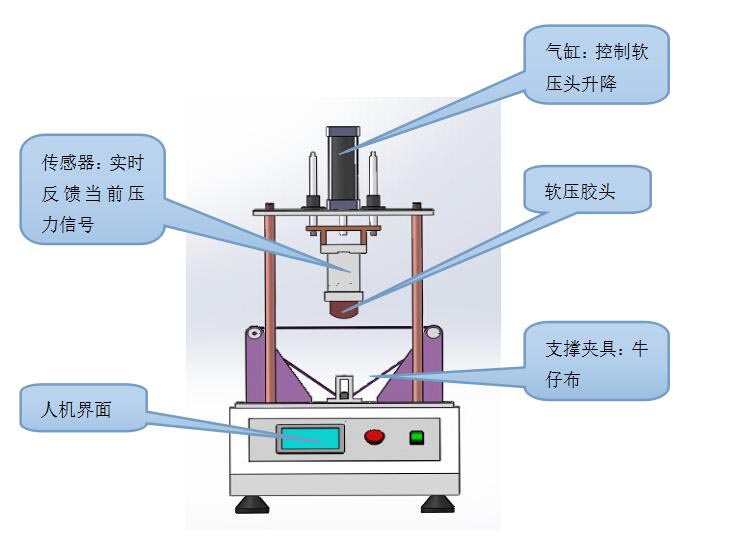

系統結構

動作原理：
 系統采用PC控制→控制氣缸，使升降機構做上下重復按壓動作，同時，測力傳感器實時反饋電壓變化，并反饋給PLC，記錄按壓過程中力值的變化，并顯示在觸摸屏上。

三、機器特點
1.節能省電25%左右；
2.氣缸傳動，運行速度快捷；
3.可設定次數自動停止，可實時顯示每次下壓力值；
4.采用液晶觸摸式控制屏+PLC可編程控制器作動作程控；
5.軟壓接觸面為硅膠壓頭，完全可以模仿人體彈性，支撐面為彈力牛仔布。

四、功能說明
1.自動功能
2.次數設定以及清零功能
3.速度調節功能
4.傳感器保護功能
5.力值顯示功能
6.曲線顯示功能

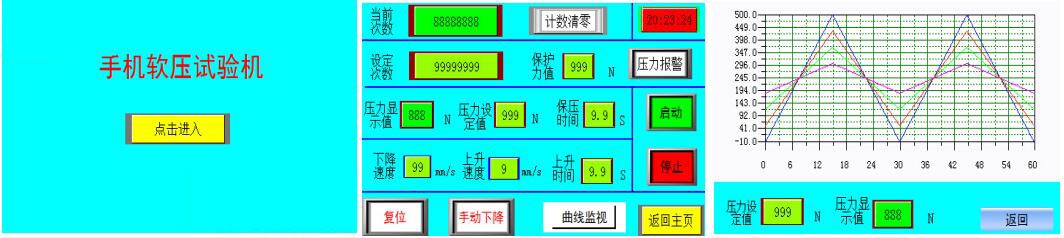

7.操作界面（如下圖）

五、基本配置
機臺本體:1臺
人機界面:1套
PLC控制器:1套
SMC氣 缸:1個
節能電磁閥:6套
硅膠壓頭:1個
力值傳感器(5kg):一套(100kg)
節能系統:1套
開關電源:1個
電路程序:正航研發
